8-Bit-Kommunikationssystem

8-Bit-Kommunikationssystem


Dieses Projekt war Teil des Moduls “Hardwarepraktikum II (C405)” meines Bachelorstudiums an der HTWK Leipzig . Im Wintersemester 2023/24 habe ich in Zusammenarbeit mit meinem Kommilitonen Quentin Kleinert 8eine Binäruhr auf Basis des ATmega48A Mikrocontrollers entwickelt. Dies war einer von insgesamt vier praktischen Prüfungen des Kurses.

Ziele des Projekts

Das Hauptziel des Projektes war es, ein eigenes Kommunikationsprotokoll zu entwerfen und zu implementieren, das Daten über ein Patchkabel zwischen zwei B15-Boards überträgt. Dabei sollten wir uns mit den Grundlagen der OSI-Schichten 1 und 2 vertraut machen und erste Erfahrungen im Umgang mit elektrischer Messtechnik sammeln.

Konkrete Aufgaben

  • Full-Duplex-Kommunikation: Beide Boards sollten gleichzeitig senden und empfangen können.
  • Fehlererkennung und -korrektur: Implementierung eines ARQ-Protokolls, um fehlerhafte Datenpakete erneut anzufordern.
  • Datenübertragung: Übertragung von Textzeilen und großen Dateien (bis zu 1 GB) mit Prüfsummen und Paritätsbits.
  • Geschwindigkeitstests: Vergleich der Übertragungsgeschwindigkeit mit Standard-Tools wie scp.

Technische Grundlagen

B15-Board

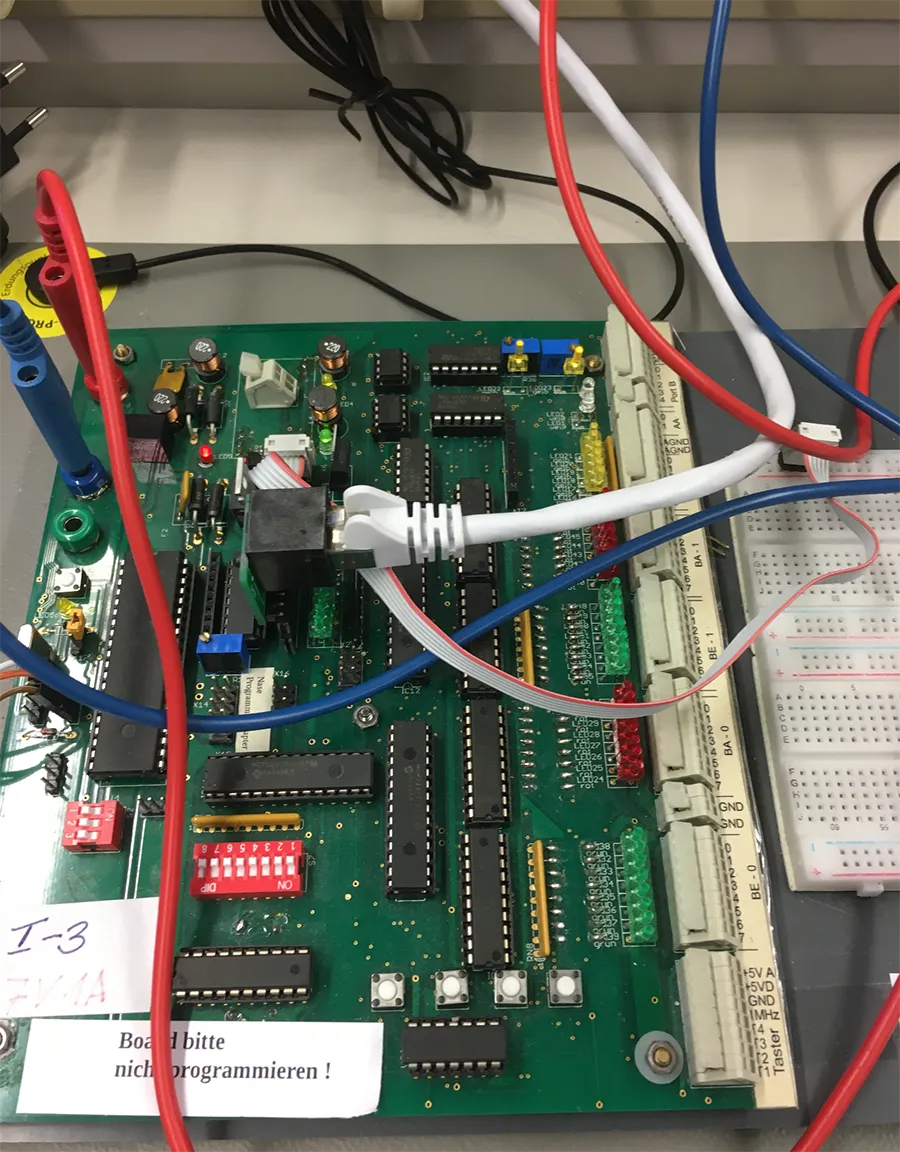

Das B15-Board

Das B15-Board

Das B15-Board ist ein Datenerfassungsboard (DAQ), das an der HTWK Leipzig entwickelt wurde. Es zeichnet sich durch seine einfache Programmierung und offene Dokumentation aus. Für unser Projekt nutzten wir die PortA-Schnittstelle, um Daten über ein Patchkabel zu senden und zu empfangen.

Paketaufbau und Steuerungsbits

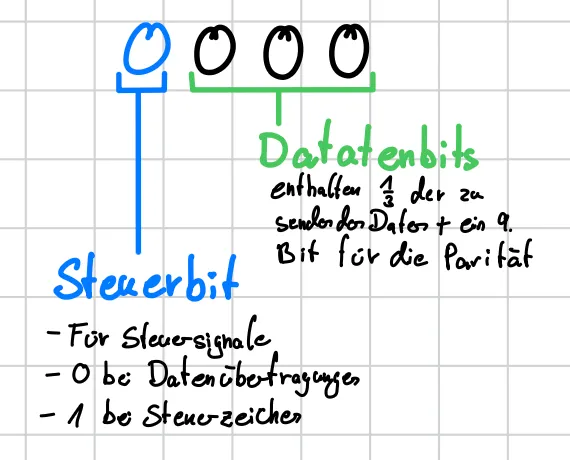

Paketaufbau

Aufbau der Pakete

Unser Protokoll basierte auf einer Aufteilung von 4 Bits in ein Steuerungs-Bit und 3-Datenbits. Das Steuerungs-Bit (MSB) bestimmt die Art des Pakets, während die 3 Datenbits die eigentlichen Informationen enthalten. Wenn das Steuerungs-Bit auf 0 gesetzt ist, handelt es sich um ein Datenpaket. Andernfalls wird ein Steuerpaket übertragen.

Steuerungspaket

Folgende Steuerungsbits wurden definiert:

Steuerbit Zeichen Erklärung
1000 START_SIGN Die Übertragung starten
1001 DEN_SIGN Die Übertragung wurde abgelehnt (Denial)
1010 SAME_SIGN Trennzeichen, welches gesendet wird, wenn zwei gleiche Zeichen aufeinander folgen
1011 ACK_SIGN Die Übertragung wurde angenommen (Acknowledgement)
1100 REQ_SIGN Es wird von einer Seite Angefragt, ob die Übertragung starten kann
1111 STOP_SIGN Die Übertragung ist beendet

Datenpakete

Jedes Zeichen wird in 8-Bit kodiert und in drei 3-Bit-Pakete aufgeteilt. Ein zusätzliches Paritätsbit wird hinzugefügt, um die Fehlererkennung zu ermöglichen. Bei der Parität handelt es sich um eine gerade Parität, d.h. das Paritätsbit wird so gesetzt, dass die Gesamtanzahl der Einsen im des Zeichens gerade ist. Beispielsweise das Zeichen A (ASCII 65 -> Binär 01000001) enthält zwei Einsen, also wird das Paritätsbit auf 0 gesetzt. Die drei Pakete für das Zeichen A sind also:

  1. Paket: 001
  2. Paket: 000
  3. Paket: 01 (Daten) + 0 (Parität) = 001

Leitungsarchitektur

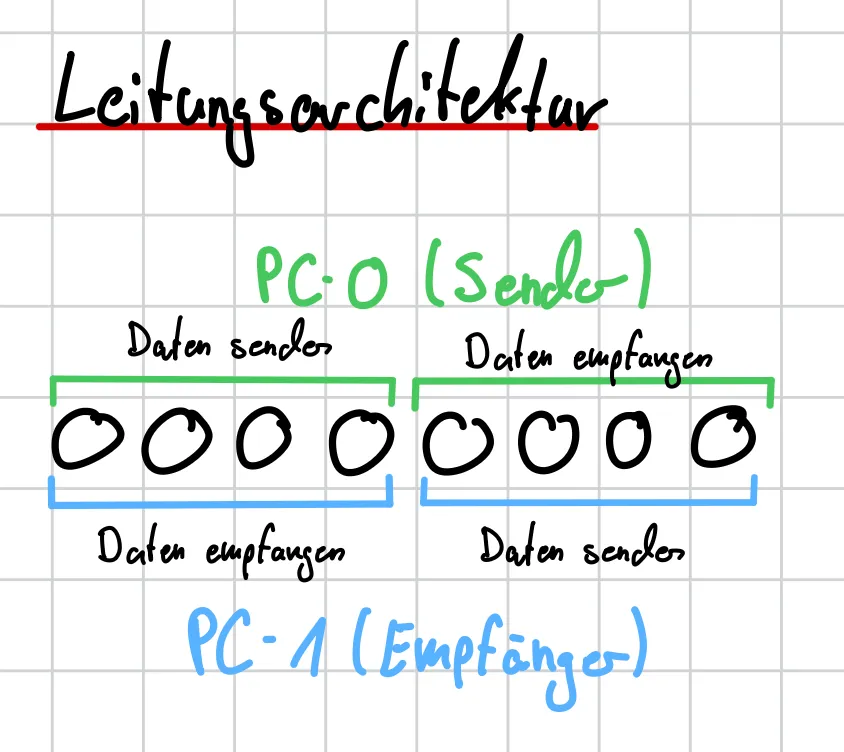

Aufteilen der Leitung

Aufteilen der Leitung

Die Leitung ist so aufgebaut, dass der Sendene-PC auf den ersten vier Bits der PortA-Schnittstelle die Daten überträgt und auf den letzten vier Bits Daten empfängt. Der empfangende PC funktioniert genau umgekehrt. Dies ermöglicht eine Full-Duplex-Kommunikation ohne dass sich die Datenpakete gegenseitig stören.

Programmablauf

Sendeprogramm

  1. Anfrage: Das Sendeprogramm beginnt mit dem Senden eines REQ_SIGN, um die Bereitschaft des Empfängers zu überprüfen.
  2. Warten auf Bestätigung: Es wird auf ein ACK_SIGN gewartet, um sicherzustellen, dass der Empfänger bereit ist.
  3. Startzeichen senden: Das Sendeprogramm beginnt mit dem Senden eines START_SIGN.
  4. Pakete versenden: Die Daten werden in 3-Bit-Pakete aufgeteilt und nacheinander gesendet.
  5. Bestätigung abwarten: Nach jedem Paket wird auf ein ACK_SIGN (Bestätigung) oder DEN_SIGN (Ablehnung) gewartet.
  6. Fehlerbehandlung: Bei einer Ablehnung wird das Paket erneut gesendet.
  7. Stopzeichen senden: Am Ende der Übertragung wird ein STOP_SIGN gesendet.

Flowchart Sendeprogramm

  flowchart TD
    Y(START) --> A[Send REQ_SIGN]
    A --> B{IF: received ACK_SIGN}
    B --> |false| C[FOR: int i in 40]
    C --> D[Wait 500ms]
    D --> E[Increment i]
    E --> B
    B --> |true| F[Set parity for all bitsets]
    F --> G{WHILE: Not all bitsets sent}
    G --> |false| H[Send STOP_SIGN]
    H --> X(END)
    G --> |true| I[Send START_SIGN]
    I --> J{WHILE: Not all 3 bitsets of current character sent}
    J --> |false| K{Wait for ACK_SIGN or DEN_SIGN}
    K --> |DEN_SIGN| L[Resend current character]
    L --> I
    K --> |ACK_SIGN| G
    J --> |true| M[Send next bitset]
    M --> N{IF: Next bitset == current bitset}
    N --> |true| O[Send SAME_SIGN]
    O --> J
    N --> |false| J

Empfangsprogramm

  1. Auf Anfrage warten: Das Empfangsprogramm beginnt mit dem Warten auf ein REQ_SIGN.
  2. Bestätigung senden: Nach Empfang eines REQ_SIGN wird ein ACK_SIGN gesendet, um die Bereitschaft zu signalisieren.
  3. Auf Startzeichen warten: Das Empfangsprogramm wartet auf ein START_SIGN.
  4. Pakete empfangen: Die empfangenen Pakete werden gesammelt und auf Fehler überprüft.
  5. Parität prüfen: Die Prüfsumme wird berechnet und mit dem Paritätsbit verglichen.
  6. Bestätigung senden: Bei korrekter Übertragung wird ein ACK_SIGN gesendet, andernfalls ein DEN_SIGN.
  7. Daten rekonstruieren: Die empfangenen Pakete werden zu Bytes zusammengesetzt und ausgegeben.

Flowchart Empfangsprogramm

  flowchart TD
   Y(START) --> A
    A(WHILE: not received STOP_SIGN) --> |true| B{IF: received START_SIGN}
    A --> |false|X(STOP)
    B --> |true|Z(lastBitset = START_SIGN)
    Z --> C(WHILE: less then 3 bitsets received)
    C --> |false|D{lastBitset == START_SIGN}
    D --> |true|C
    D --> |true|E{currentBitset == lastBitset}
    E --> |true|C
    E --> |false|F{lastBitset == SAME_SIGN}
    F --> |true|G(lastBitset = currentBitset)
    G --> C
    F --> |false|H(currentBitset gets saved)
    H --> I(lastBitset = currentBitset)
    I --> C
    C --> |false|J(Check parity of received bit vector)
    J --> K{IF: Is parity correct}
    K -->|false|L(Send DEN_SIGN)
    L --> B
    K --> |true|M(Send ACK_SIGN)
    M --> N(Remove parity from vector)
    N --> O(Save received vector)
    O --> A

Ergebnisse

Um auch eine Verlgeichsgröße zu haben, sollten wir verschieden große Dateien übertragen und die Übertragungszeit messen. Hier sind die Ergebnisse:

Dateigröße Übertragungszeit Zeit/Bit Bitrate
10 Byte (80 Bit) 4,92557 Sekunden 0,062 Sekunden 16,24 Bits/s
25 Byte (200 Bit) 10,7115 Sekunden 0,054 Sekunden 18,67 Bits/s
50 Byte (400 Bit) 20,7858 Sekunden 0,052 Sekunden 19,24 Bits/s
100 Byte (800 Bit) 41,3637 Sekunden 0,051 Sekunden 19,34 Bits/s
200 Byte (1600 Bit) 82,2825 Sekunden 0,051 Sekunden 19,44 Bits/s

Die Geschwindigkeit war aufgrund der manuellen Fehlerkorrektur und der begrenzten Bandbreite (4 Bit pro Richtung) relativ niedrig – was aber auch nicht das Hauptziel war. Viel mehr ging es um Zuverlässigkeit und das Verständnis der Grundlagen der Datenübertragung.
